UG11.0教程49_Catics1届6题增加了正六边形图元，在绘制时，需要分清正六边是内相切圆，还是外相切圆；

中磊国际模具培训学校

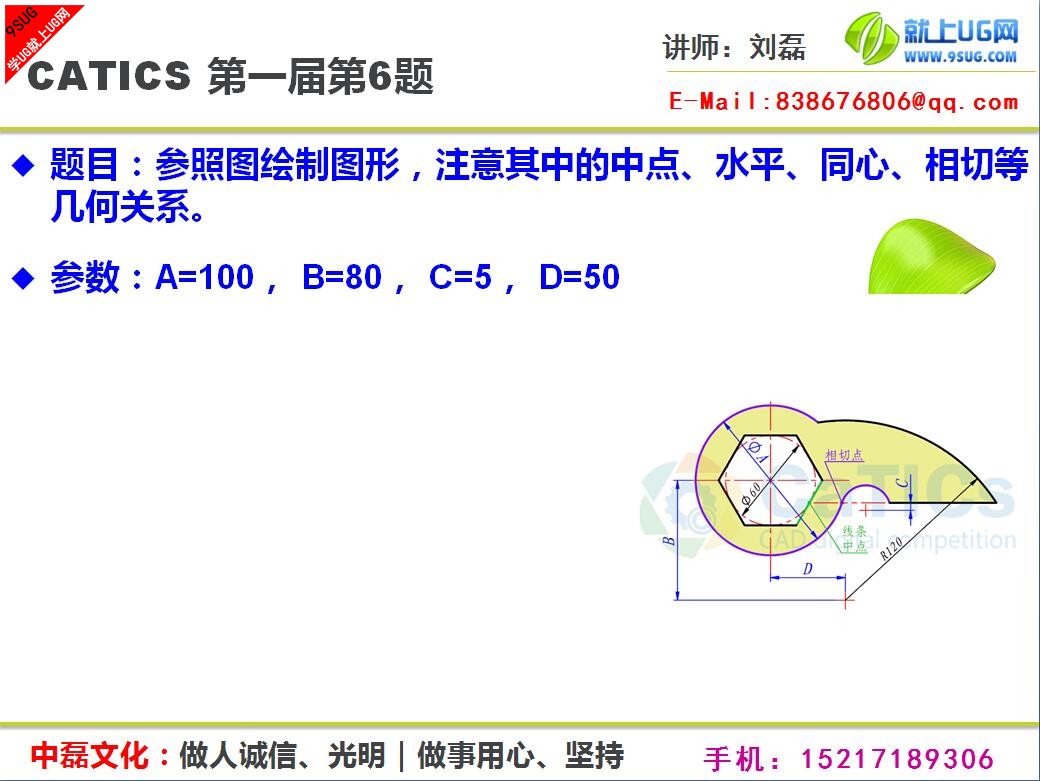

题目：参照图绘制图形，注意其中的中点、水平、同心、相切等几何关系。
参数：A=100， B=80， C=5， D=50

中磊教育

绘图思路：
绘制十字中心线，先绘制内六边形的圆，以便更好的区分图元，确定B、D两点的位置后绘制R120圆，最终通过修剪完成该图；
http://static.video.qq.com/TPout.swf?vid=w0342f7urwo&auto=0
UG11.0源视频免费下载：

---
