UG驱动尺寸经过增强，您可以动态编辑并更好地显示驱动尺寸以了解设计意图。

UG教程

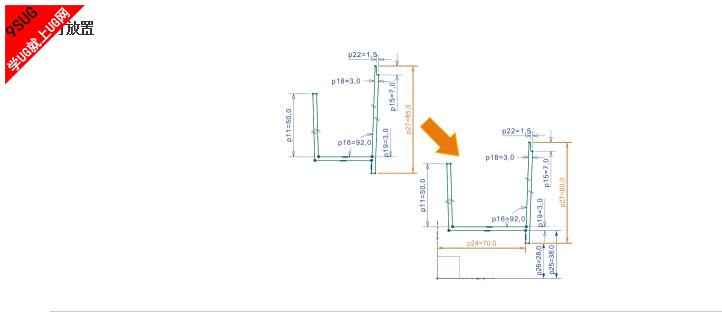

现在修改草图几何图形时，NX 会将尺寸与几何图形一起移动。由于这项新产品行为是相对于几何体而重定位尺寸的，草图看起来更整洁。

注释	要将早期版本的 NX 尺寸设为相对于几何体，编辑尺寸并选择新原点。

免费UG教程

可以右键单击驱动尺寸，使用编辑参数对话框进行编辑。

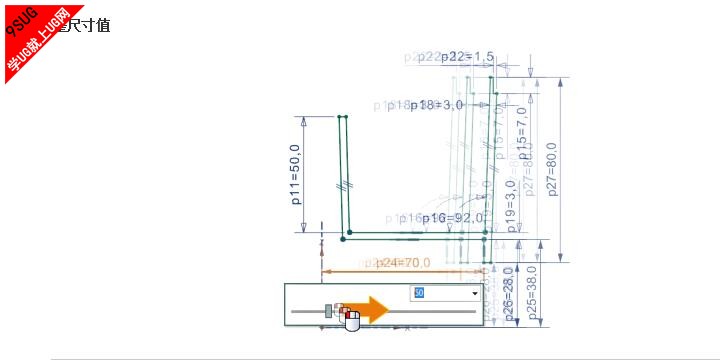

设计模型时，也可以使用滑动条动态调整草图的尺寸值并确定草图的形状。
要编辑另一个尺寸，使对话框保持打开状态，并在图形窗口或对话框中选择尺寸。

UG11.0新功能

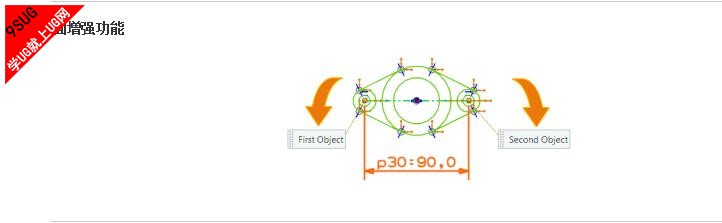

向草图添加尺寸和选择附着点时，现在将会显示尺寸附着点的对象屏显手柄。

选择其中一个屏显手柄或手柄标签可激活尺寸对话框中与该屏显手柄相关的选择步骤，因此可以重新选择附着点。
