UG11.0教程38集_新功能初步缩放草图_就上UG网

UG11.0常见的草图工作流是：先草绘一个形状，然后添加驱动尺寸来控制大小。在之前的版本中，如果第一个驱动尺寸引发较大的更改，草图的整体形状也会有变化。NX 现在提供针对草图的自动和手动缩放方法。

UG11.0新功能

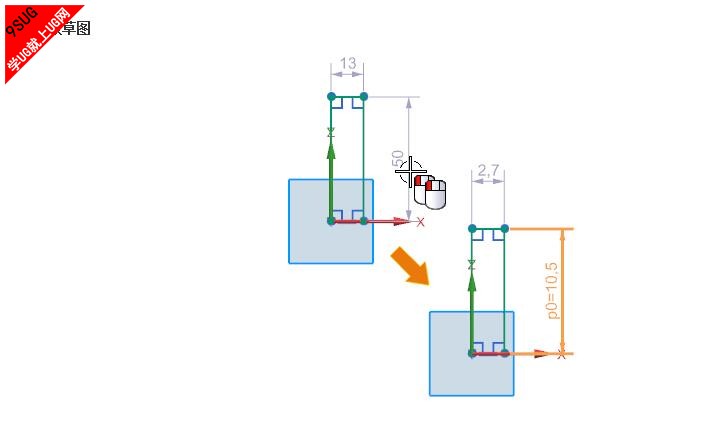

添加第一个距离、半径或直径驱动尺寸时，NX 会在保持整体形状和自动判断的几何约束的同时自动将草图缩放至该值。

草图只能缩放一次。下一个添加或修改的尺寸行为与任意驱动尺寸类似。

http://static.video.qq.com/TPout.swf?vid=m0340ozp25e&auto=0

先决条件：

• 草图只能包含简单的几何约束，比如 NX 可以自动判断的几何约束。要查找 NX 可以自动判断的约束，打开自动判断约束和尺寸对话框。
• 必须打开草图首选项第一驱动尺寸的比例。
• 制图草图不能包含 2D 组件。
• 草图不能包含对外部曲线、边或基准的几何约束。
• 草图不能包含配方曲线。



要手动缩放草图，使用新的 2D 同步建模技术命令缩放曲线。

使用该选项，可通过单个尺寸来修改整个草图的大小。
