UG8.0模具设计教程12讲_模具偏中流道进胶口设计

ug9.0 · 发表于 2016-9-30 09:43:13

流道及进胶口属于模具的浇注系统，本节UG8.0模具设计培训教程讲解如何绘制流道和进胶口；

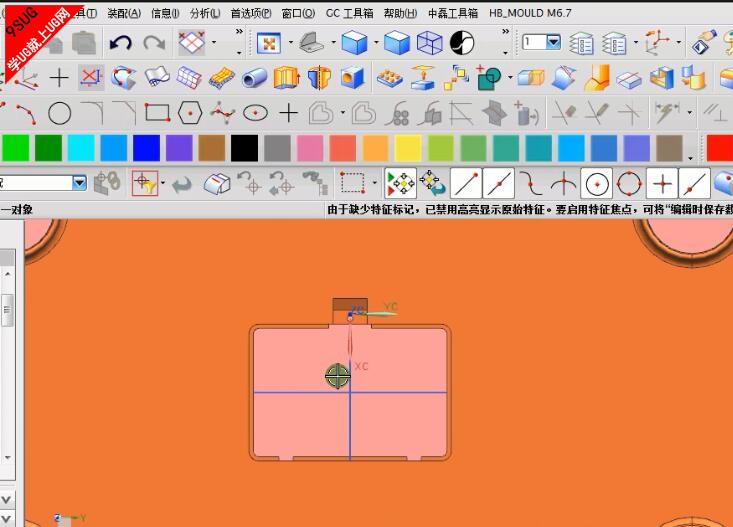

使用中磊工具中的中心线功能，绘制出UG8.0设计流道的中心线；

流道不能直接与产品相连，需要用进胶口来连接流道与产品，流道与产品之间的安全距离常取2－3mm;

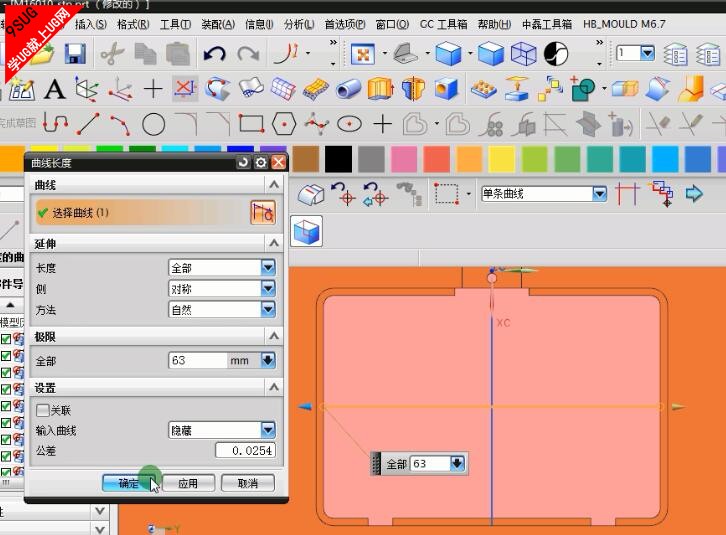

UG8.0模具设计编辑曲线下的曲线长度是很好用的来调节流道与产品之间安全距离的命令；

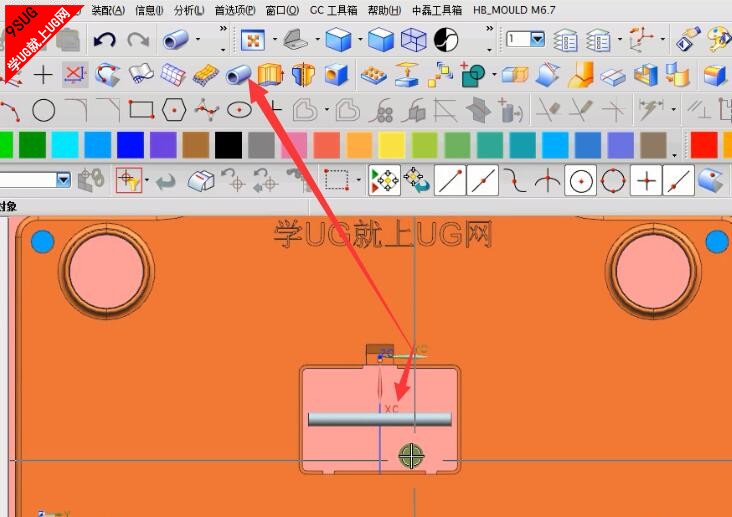

绘制完流道曲线要用NX管道命令，创建流道主体，常规的流道直径有4、5、6、8等，要根据模具的整体比例来选择直径；

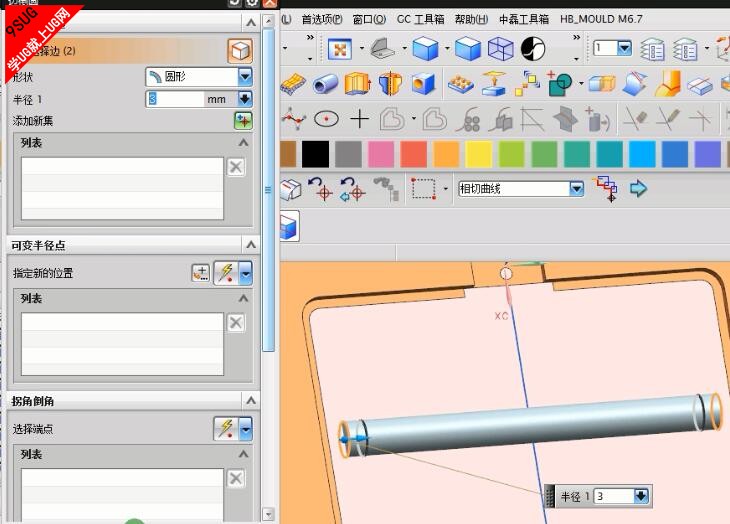

对流道进行倒R角操作，R角的半径为流道的半径，流道是用等半径的球刀在NC上加工的。

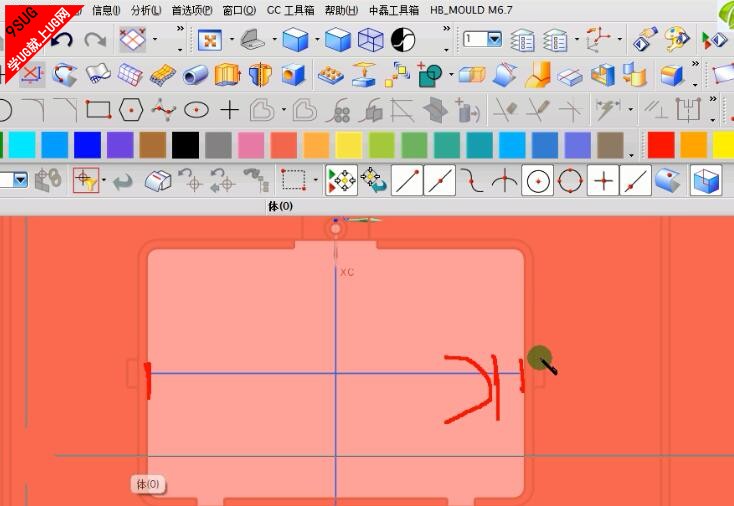

设计进胶口，进胶口的深度常取值0.8－1.5mm,宽度大约是3/2流道直径；

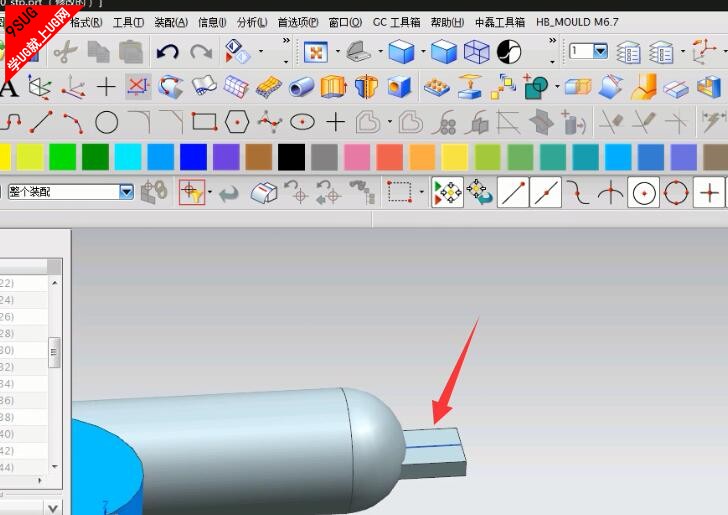

绘制完成后的进胶口如下图，本例采用的是喇叭口式的进进胶口；

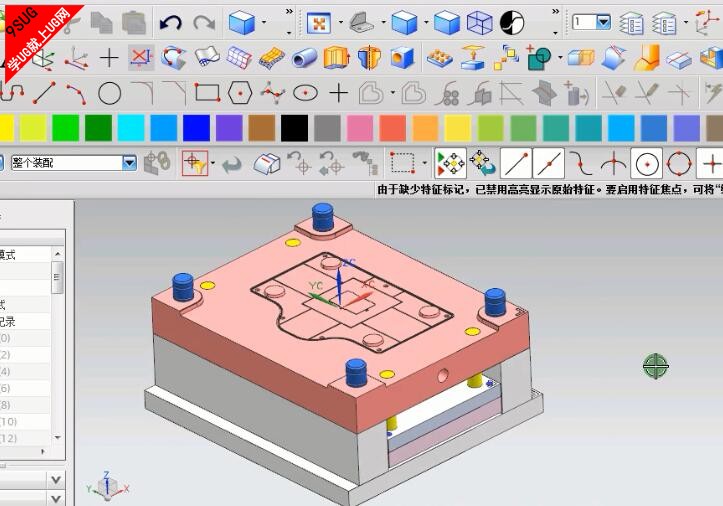

待UG8.0模具设计绘制完流道与进胶口后，需要与前后模进行布尔运算；更多的设计细节请下载视频进行学习；
