学UG二次开发就上UG网：
NX二次开发布尔运算UF函数：UF_MODL_intersect_bodies（不保留目标体或工具体）；UF_MODL_intersect_bodies_with_retained_options（保留工具体或目标体）；

C++二次开发

UG二次布尔运算C++源码：

1. /* TODO: Add your application code here */

2.

3.     /*中磊国际模具培训－创建求和运算*/

4.     /*学NX二次开发就上UG网－www.9sug.com块参数 */

5.     double blk_corner[3] = { 0, 0, 0 };

6.     char * blk_edg_len[3] = { "20", "20", "20" };

7.     tag_t blk_obj_id;

8.     tag_t blk_body_id;

9.

10.     /*学NX二次开发就上UG网－www.9sug.com圆柱参数 */

11.

12.     double cyl_origin[3] = { 0, 0, 0 };

13.     char * cyl_height =  "20";

14.     char * cyl_diam = "10";

15.     double cyl_direction[3]{0, 0, 1};

16.

17.     tag_t cyl_obj_id;

18.     tag_t cyl_body_id;

19.

20.     /*学NX二次开发就上UG网－www.9sug.com块参数 */

21.     UF_MODL_create_block1(UF_NULLSIGN, blk_corner, blk_edg_len, &blk_obj_id);

22.     UF_MODL_ask_feat_body(blk_obj_id, &blk_body_id);

23.

24.     /*学NX二次开发就上UG网－www.9sug.com圆柱参数 */

25.

26.     UF_MODL_create_cyl1(UF_NULLSIGN, cyl_origin, cyl_diam,cyl_height,cyl_direction, &cyl_obj_id);

27.     UF_MODL_ask_feat_body(cyl_obj_id, &cyl_body_id);

28.     /*调整视图到合适大小*/

29.     tag_t view_tag = NULL_TAG;

30.     UF_VIEW_ask_work_view(&view_tag);

31.     UF_VIEW_fit_view(view_tag, 0.7);

32.

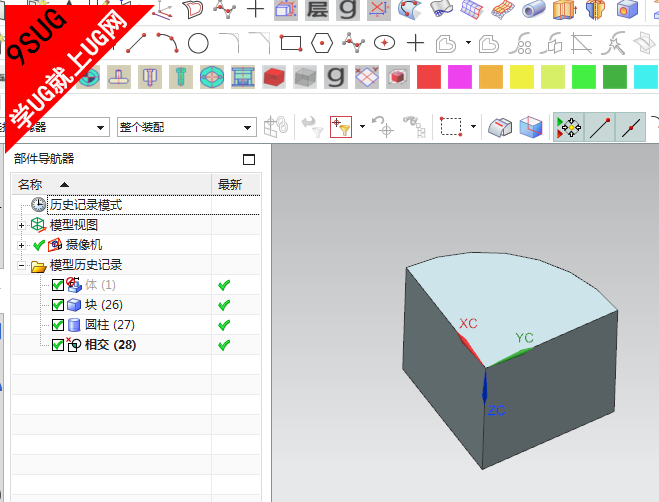

33.     /*布尔运算－交*/

34.     int num_result = 0;

35.     tag_t * resulting_bodies = NULL;

36.

37.     UF_MODL_intersect_bodies(blk_body_id,

38.         cyl_body_id,

39.         &num_result,

40.         &resulting_bodies);

41.

42.     /* Terminate the API environment */
