NX10.0制图 创建展开的点和角度剖视图 就上UG网

学UG就上UG网：

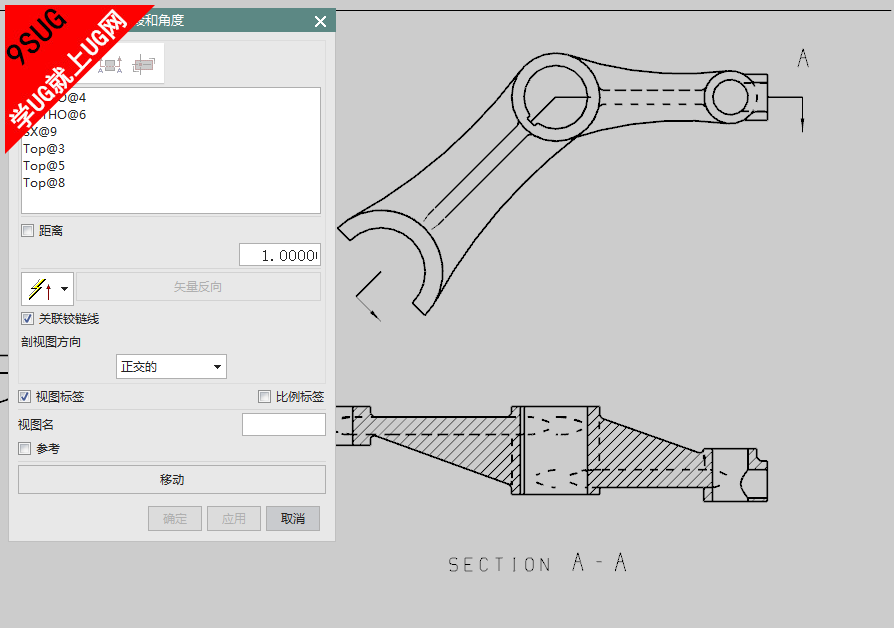

1.选择主页选项卡→视图组→展开的点和角度剖视图 。

2.选择父视图。

3.从模型上选择一条边来定义剖视图铰链线，或者如果您喜欢，也可以从各种“矢量构造器” 选项中选择一种来定义铰链线。将显示一个矢量箭头，指出铰链线的方位和截面线箭头所指向的方向。

4.单击应用。

5.将打开剖切线创建对话框，允许您为剖切线符号指定剖切和箭头位置。

6.从剖切线创建对话框中选择分段类型（剖切位置或箭头位置）。

7.使用选择点 列表中的选项选择第一剖切点。剖切段符号将在您选择的点出现。显示剖切段后，您可以在角度框中键入值然后按 Enter 更改其角度。

8.选择第二个剖切位置。
9.在角度框中，键入所需的角度，然后按 Enter。
10.在角度框中，键入需要的角度，然后按 Enter。
11.完成放置并定向剖切段之后，单击确定。

12.将该视图拖动到图纸上所需的位置。

13.单击以放置视图
