要使用与铰链对齐 来更改剖视图的方位，请执行以下步骤：

1.右键单击父视图边界并选择添加剖视图。

2.定位截面线。

3.右键单击并选择与铰链对齐。

4.右键单击并选择剖视图工具

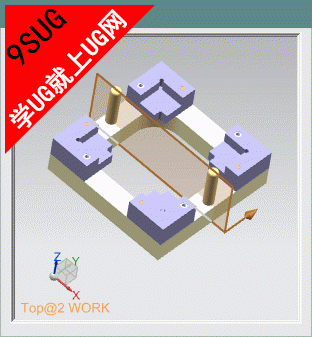

5.在预览窗口中使用鼠标中键动态旋转和定位模型。

6.在剖视图工具对话框中的方向组中，设置使用预览窗口中的方向 复选框。

7.单击确定。

将光标移动至所需位置并单击以放置剖视图。
