NX10.0制图 截面线的简介 就是UG网

学UG就上UG网：

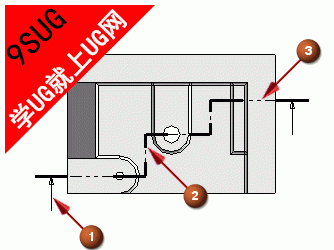

截面线段：截面线符号由箭头段 (1)、折弯段 (2) 和剖切段 (3) 组成。

1. 箭头段

定义查看截面的视觉方向。视图中显示的箭头类型随使用的符号标准而改变。箭头段始终垂直于剖切段，如果没有手工放置它们，就会根据制图首选项对话框中的边界到箭头的距离选项和设置对话框中给定的值自动放置它们。

2. 折弯段

将剖切段互相连接。折弯段用于将要剖切的部件中不同特征的剖切段连接起来。折弯段垂直于剖切段，如果没有手工放置折弯段，系统会自动将其放在两个剖切位置的中点处。旋转剖视图的折弯段为圆形。

3. 剖切段

定义切割平面。剖切段是手工放在视图上的。
