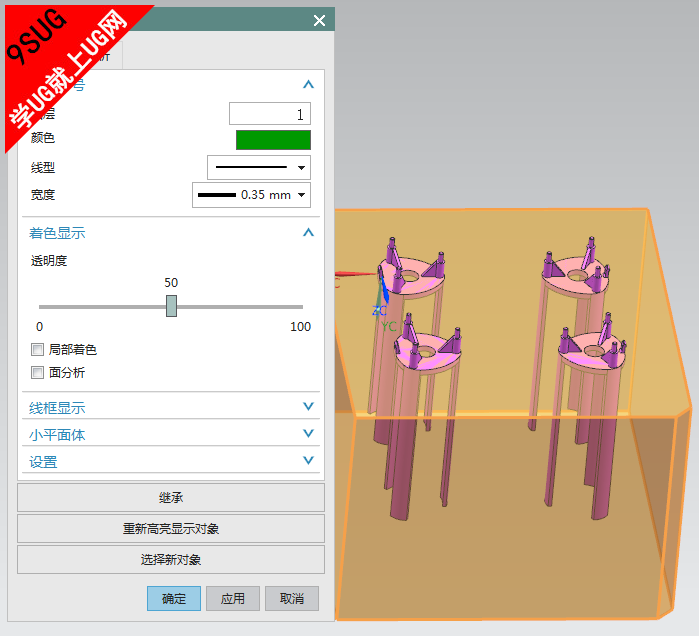

改变实体颜色一般在编辑对象显示（ctrl+J）对话框下进行实行：
从 NX 6 开始，默认颜色定义文件 (ugcolor.cdf) 扩展了现代和当代 CAD 相应颜色的范围。新的颜色可缓解视觉疲劳，并改进 NX 模型的视觉外观。
可以用颜色对话框控制用于 NX 环境中的调色板颜色。此对话框将 216 种 NX 颜色分成组，有助于选择彼此协调的颜色。可通过右键单击颜色的色样并选择编辑修改调色板中的任何颜色。 注释 | 当您更改颜色时，会接收到一个询问您是否想要保存当前调色板的消息，因为该操作会替换当前调色板。如果保存当前调色板，后期可使用颜色对话框中的打开 CDF 选项轻松恢复原始颜色。 |
还可以使用颜色对话框编辑现有对象的颜色。编辑对象显示对话框具有一个色样，可以单击它来打开颜色对话框，您可以在其中选择要应用到所选对象的颜色。 可使用编辑背景命令更改背景色。背景可以是纯色，或是在顶部颜色和底部颜色之间渐变。 可以指定一种取消着重颜色，以应用于不在工作平面中的对象。有关取消着重颜色和其他颜色设置首选项的更多信息，请参见可视化首选项 - 颜色设置选项主题。 您可以使用线框对照功能使 NX 自动调整线框模型中的颜色，以便与背景色形成最大对比，从而使模型在显示中更易于呈现。
NX11.0编辑对象显示源视频下载：
|
