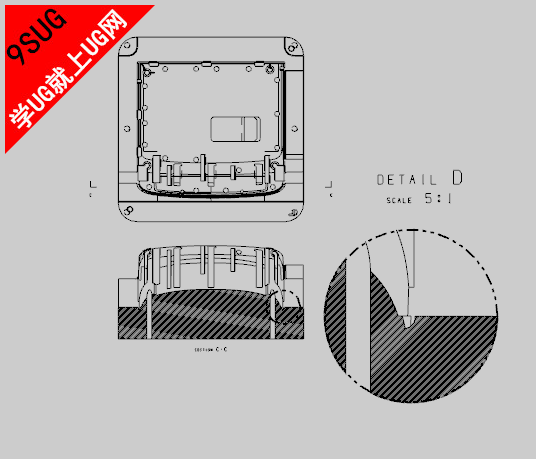

要找到父视图的位置，请在部件导航器中右键单击剖视图或局部放大图节点，然后选择导航至父项。此过程介绍如何将此位置信息置于局部放大图或剖视图中。

• 选择菜单→编辑→注释→文本。
• 选择局部放大图标签。
• 在文本对话框的文本输入组中，单击文本编辑器 按钮。
• 在文本编辑器对话框的“文本输入”窗口中，将光标置于输入字符串末端，然后点击“返回”。

• 单击编辑视图标签文本警告消息中的确定。
• 键入父视图并添加一个空格。

• 在文本编辑器对话框中，单击关系选项卡。
• 单击插入图纸页区域 。
• 在图纸页区域参考对话框的视图参考组中，设置显示图纸中的所有视图 。
• 在视图列表组中，选择局部放大图的父视图。

• 在属性组中，选择图纸页编号和区域参考。

  注释	区域标注信息仅在将关联边框和区域应用于图纸页时可用。关联边框在您使用边框和区域命令创建图纸边框或使用新建命令中的图纸模板时创建。

• 单击确定。
• 单击文本编辑器对话框和文本对话框中的关闭。
  这样就将父视图图纸编号和区域位置添加到“局部放大图”标签中了。
