NX10.0 视图标签 您可为任何制图视图自动生成关联标签。移动或删除视图时，标签也同样被移动或删除。视图标签由前缀和标签字母组成。比例标签由前缀和比例值组成。比例值与视图的实际比例关联，并在视图比例更改时更新。

您可以设置视图标签选项，这些选项可用于：

• 控制视图标签和比例标签的可见性
• 设置视图标签的前缀名、字母、字母格式及字母大小。
• 设置视图比例标签的文本位置、前缀名、前缀文本大小、字母格式及字母大小。

  视图标签




NX 使用相同的对话框以设置视图标签首选项和编辑现有视图标签。可使用制图首选项对话框设置新建视图标签的首选项，或者可使用设置对话框编辑现有视图标签的设置。根据您目前的操作（正在设置首选项或是编辑现有视图标签），对话框中会提供不同的选项。

位于何处？

设置所有视图标签的显示和格式

应用模块	制图
命令查找器	制图首选项
对话框中的位置	设置视图标签的格式： 视图节点→公共节点→视图标签节点 显示和设置新视图的视图标签属性： 视图节点→基本/图纸节点→标签节点 视图节点→投影节点→标签节点 视图节点→截面节点→标签节点 视图节点→局部放大节点→标签节点

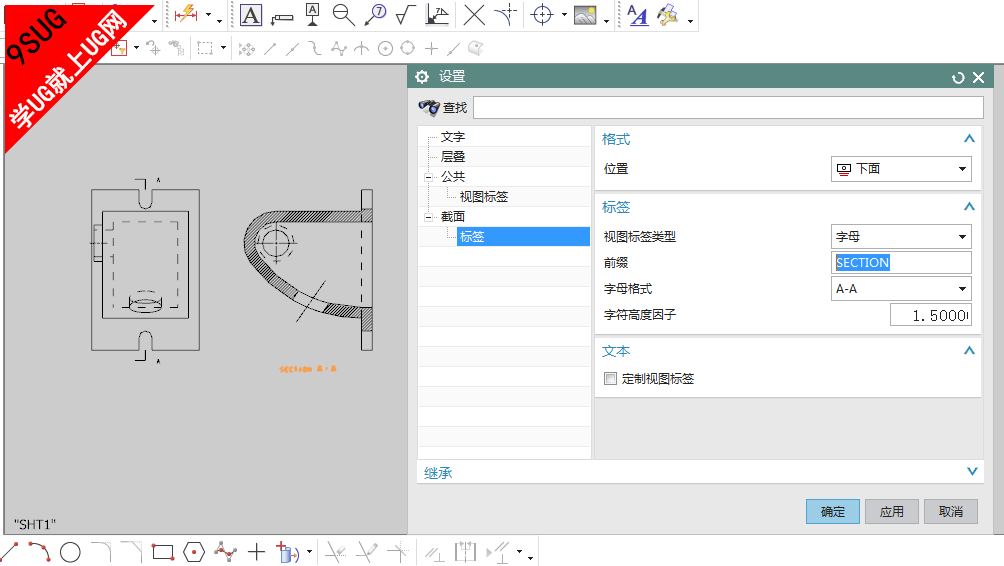

显示和设置现有视图的视图标签属性

应用模块	制图
图形窗口	双击视图边界 在部件导航器中右键单击视图节点→设置 双击现有视图标签
对话框中的位置	设置视图标签的格式 公共节点→视图标签节点 显示和设置视图的视图标签属性 基本/图纸节点→标签节点 投影节点→标签节点 截面节点→标签节点 局部放大节点→标签节点
