NX10.0制图中更改视图比例教程学UG就上UG网

就上UG网：
在NX10.0制图工程图，图纸比例的大小决定着图纸打印出来后显示的大小，一般情况下UG10.0设计师都是按1：1来制作工程图，但是如在出零件的某一部分详细视图时，都需要放大图纸的显示比例了，再有如果公司的打印机只能打印A4图纸时，对于尺寸较大的零件，就需要按一定的比例对其进行缩小了。

UG10.0教程

在放置视图时更改视图比例

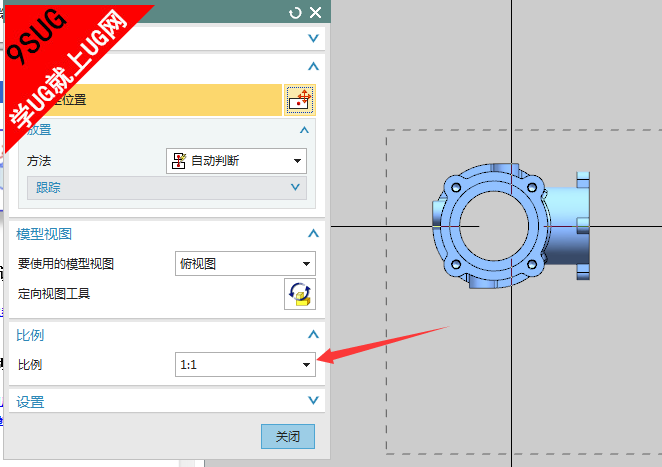

• （在添加基本视图时）右键单击并选择比例→（比例大小），或更改基本视图对话框的比例框中的值。
• （在使用视图创建向导时）在选项页面中，执行以下操作：


  • 将视图边界选项设置为手工。
  • 清除自动调整为合适大小选项。
  • 为比例选项选择适合的值。




更改现有视图的比例

• 从图形窗口或部件导航器中选择一个或多个制图视图。
• 右键单击并选择设置。
• 在设置对话框中，展开公共节点，然后选择常规节点。
• 在设置组中，为比例选项选择适合的值。
• 单击应用或确定以更改视图的比例。



将视图的比例与表达式相关联：

• 从图形窗口或部件导航器中选择一个制图视图。
• 右键单击并选择设置。
• 在设置对话框中，展开公共节点，然后选择常规节点。
• 在设置组中，将比例选项设置为表达式。
• 从列表中选择一个表达式并单击确定。



注释	将忽略与此表达式关联的单元，仅使用此表达式的值设置制图视图的比例。
