UGNX8.0设计师教程－抽取曲线视频，

该选项使用一个或多个现有体的边和面创建几何体（直线、圆弧、二次曲线和样条）。体不发生变化。大多数抽取曲线是非关联的，但也可选择创建关联的等斜度曲线或阴影轮廓曲线。

抽取曲线视频

可用的抽取选项如下所示：

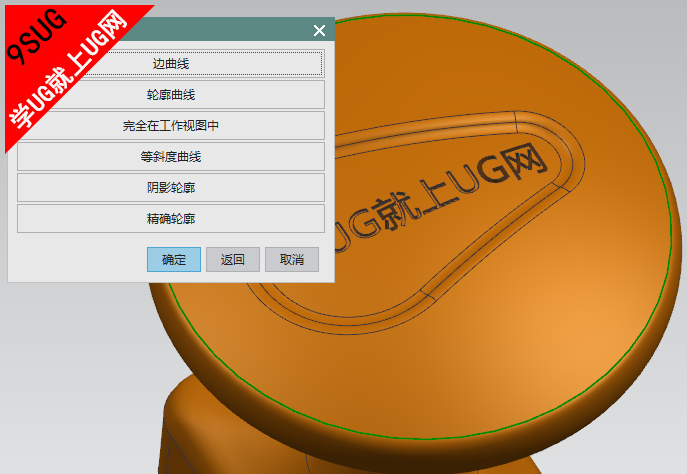

抽取曲线对话框选项
边曲线	从指定的边抽取曲线。
轮廓线	从轮廓边缘创建曲线。
完全在工作视图中	由工作视图中体的所有可见边（包括轮廓边缘）创建曲线。
等斜度曲线	创建在面集上的拔模角为常数的曲线。
阴影轮廓	在工作视图中创建仅显示体轮廓的曲线。
精确轮廓	使用可产生精确效果的 3D 曲线算法在工作视图中创建显示体轮廓的曲线。

使用“完全在工作视图中”、“轮廓曲线”或“阴影轮廓”创建的曲线，在创建它们时所在的工作视图中是视图相关的。
