UGNX8.0设计师教程－塑料模具验证视频，检查区域使用检查区域命令来评估是否可以通过传统建模工艺（如注射成型、拉模铸造、砂型铸造等）制造部件。可以使用检查区域命令：

检查区域

• 分析模型面的拔模角，根据面的拔模状况对其上色，查找底切面和边，以及查找并拆分涉及分型的面。
  使用面选项卡设置选项，并会显示此部件分析的结果。
• 将产品模型的面划分到型腔和型芯区域中，并显示分型线环、内环、分型边和不完整的环。还可以将未定义面指派到型腔或型芯。
  使用区域选项卡设置选项，并会显示此部件分析的结果。
• 检查单个面属性、实体模型或图层模型属性，并识别尖角。
  使用信息选项卡设置选项，并会显示此部件分析的结果。



注释	NX 设计为忽略小于部件总面积 0.000001 的小底切区域。忽略这些小区域可避免将过多底切面报告为复杂部件的底切区域。虽然忽略这些独立的低切面，但是 NX 仍然可以通过检测底切边来确定底切条件。

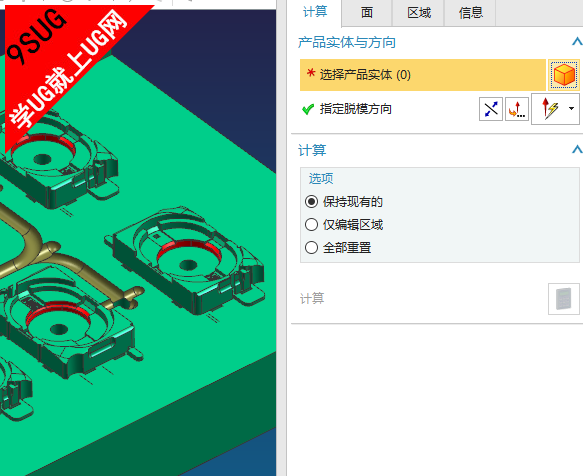

可以使用计算选项卡来选择要分析的体、指定脱模方向和设置计算选项。
