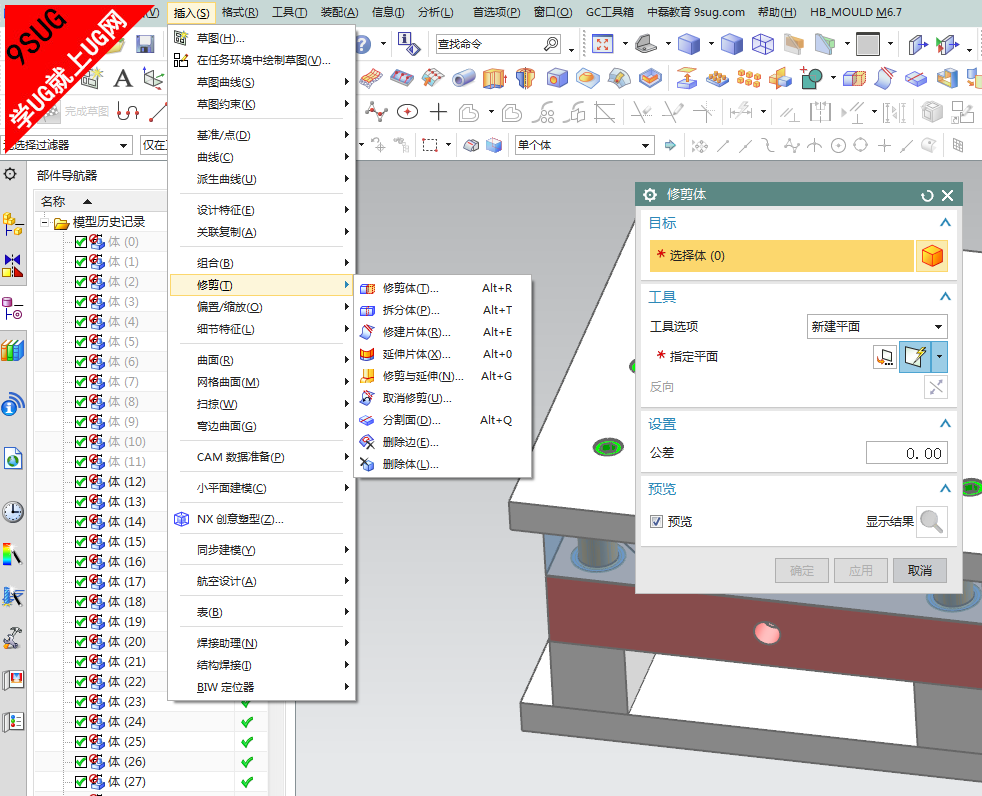

UGNX8.0建模教程－修剪体，使用修剪体，可以通过面或平面来修剪一个或多个目标体。可以指定要保留的体部分以及要舍弃的部分。目标体呈修剪几何元素的形状。

UG修剪体教程

• 必须至少选择一个目标体。
• 可以从同一个体中选择单个面或多个面，或选择基准平面来修剪目标体。
• 可以定义新平面来修剪目标体。
  如果无法播放，请点击此处在新窗口打开



您将使用“修剪体”去除材料：

• 使用复杂倒斜角或除料的基准平面。
• 使用更复杂形状的曲面（片体）。
• 完成其他布尔运算之前重叠几何元素。



创建修剪体时，矢量指向要移除的目标体部分。
