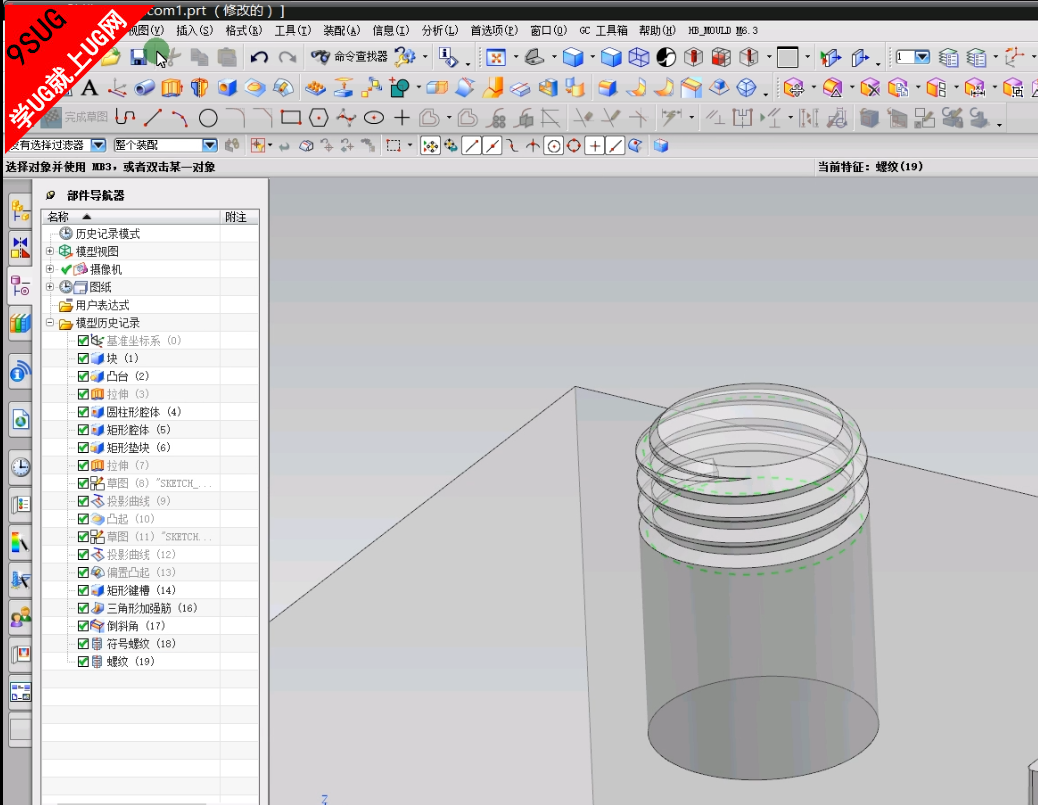

UGNX8.0教程－螺纹设计实例教程，使用螺纹命令在圆柱面上创建符号螺纹或详细螺纹。

螺纹设计－UG8.0

• 符号螺纹可捕捉外部螺纹表中的信息，并且可被下游应用模块（例如制图）识别。符号螺纹在螺纹长度的起点和终点处采用虚线圆圈表示。
  您可以生成部分关联的符号螺纹，或指定固定的长度。部分关联是指如果螺纹被修改，则特征将更新，但反过来则不行。
  符号螺纹特征的行为与其他特征稍有不同，这是由于它的显示方法所致。与螺纹相关联的虚线圆的行为则与 NX 几何体相似。例如，可以用“信息”选项将它们作为圆弧来选择，而且可以将它们作为几何对象添加到图层上。

• 详细螺纹的渲染非常真实。它们不会捕捉标注信息，并且不能被下游应用模块识别。虽然它们看起来更加真实，但是生成的几何体非常复杂，因为更新的时间更长。
  详细螺纹是完全关联的，如果特征被修改，螺纹也相应更新。

  如果无法播放，请点击此处在新窗口打开



注释	详细螺纹必须每次创建一个，而符号螺纹创建的时间较短，还可以创建多组。由于这个原因，也由于使用定制螺纹表的优点，除非您需要更多的细节，否则我们建议您创建符号螺纹。

您可以通过以下特性类型创建螺纹。

内螺纹	外螺纹
