UGNX10.0如何显示草图约束及自动判断约束？就上UG网教程

学UG就上UG网：
UGNX10.0绘制草图教程－显示草图约束；

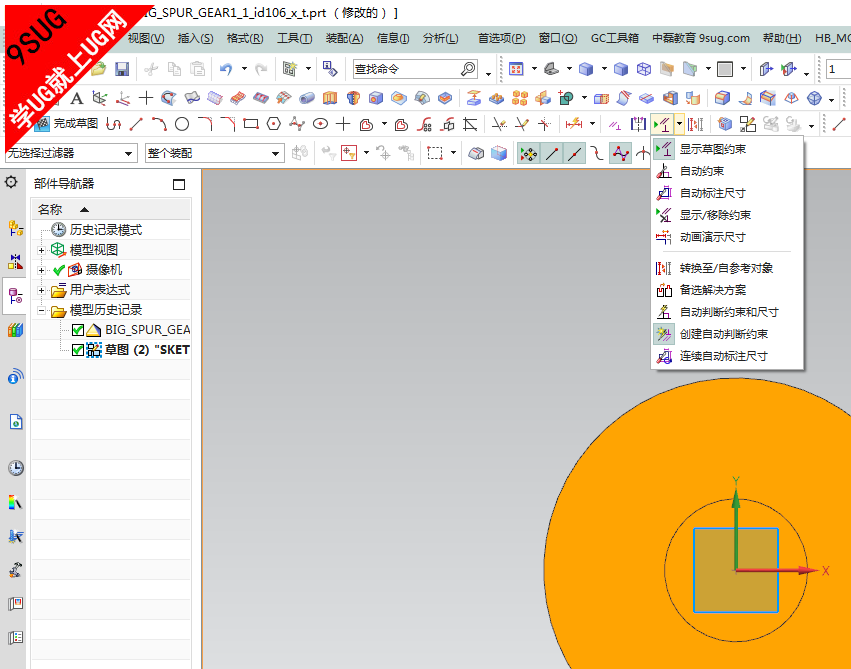

UG10.0显示约束

使用显示草图约束命令可以显示对草图施加的所有几何约束。

位于何处？

命令查找器

显示草图约束

UGNX11.0创建自动判断约束:
在曲线构造期间，使用创建自动判断约束选项打开自动判断几何约束。默认情况下，此选项是打开的，并且它会创建您在自动判断约束和尺寸对话框中选择的几何约束。此选项的设置随部件文件中的每个草图一起存储。

UGNX10.0自动判定约束

如果您关闭此选项，则可以在工作时使用几何约束，但实际的几何约束不存储在您的草图中。在以下情况下，请考虑关闭此选项：

• 您有一个较大且复杂的草图，并且您不想存储所有的几何约束。
• 您想使用您自己的几何约束而不是使用 NX 自动判断的几何约束来记录您的设计意图。



在以下示例中，创建自动判断约束选项已关闭。在创建曲线期间，平行 (1) 几何约束和相切 (2) 几何约束均可用，但在完成曲线时，不会创建几何约束。

提示	要在选择曲线末端之前锁定预览的几何约束，单击鼠标中键。 要绘制草图曲线而不创建几何约束，按住 Alt 键以临时禁用以下选项： 自动判断约束选项 草图辅助线 捕捉点

位于何处？

命令查找器

创建自动判断约束
