UGNX10.0装配教程－未解算装配约束，在装配导航器中，未解算的装配约束标有图标，表示该情况的严重性和性质。严重性图标包括错误  、警告  和信息  。类别指示器可标识特定问题。相同的图标出现在信息列，其中带有描述问题的工具提示。
UGNX10.0装配约束

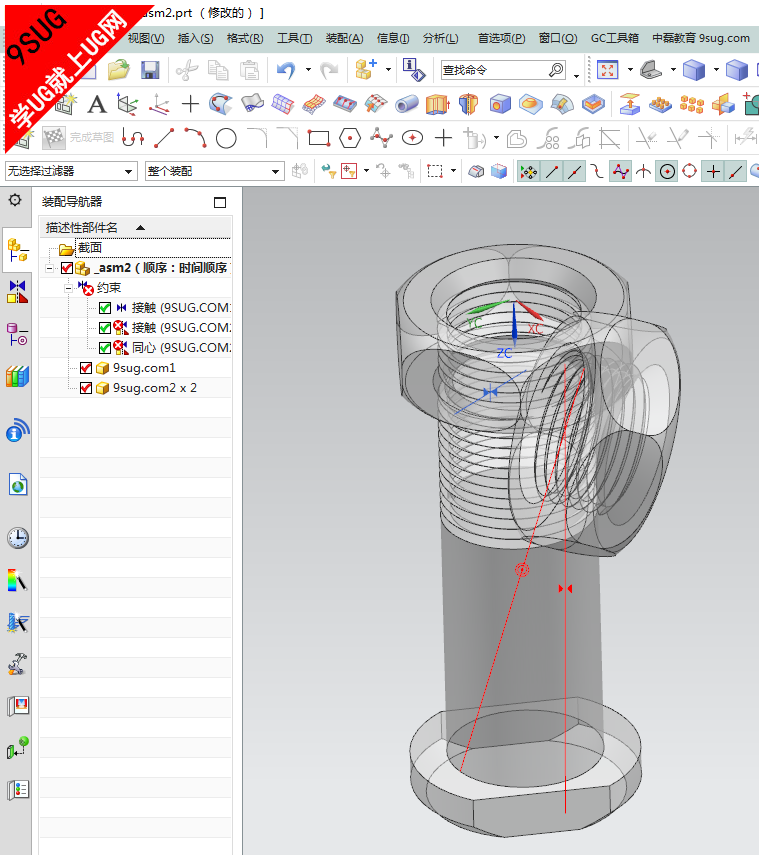

当任一约束具有严重性状态、由于约束延迟而过时或者在当前布置中被忽略时，图标还出现在约束文件夹及其信息列中。 例如，假设约束因其组件不能相对移动而出错。 在最左侧的装配导航器列中，  图标出现在约束名称旁。同一图标出现在信息列中，并提示Referenced objects cannot move relative to each other。 注释 | 如果需要附加信息，可以右键单击未解算的约束并选择“信息”。对于此示例，信息窗口提示The objects referenced by this constraint cannot move relative to one another. This may be due to the presence of Fix or Bond constraints. |
包含此错误的 约束文件夹带有  图标。同一图标出现在 信息列中，并提示Some constraints have errors。 注释 | 如果当前装配布置使用 忽略所有约束布置属性，则 约束文件夹具有  图标并提示All constraints are ignored in the current arrangement。 |
位于何处？
UGNX11.0在装配导航器中，未解算的装配约束以带有类别指示器的严重性图标来标记。严重性图标
下表描述了未解算的装配约束的严重性图标。 图标 | 严重性 | 描述 | | 错误 | 无法对约束进行解算，因为该约束自身没有意义，或与其他约束一起时没有意义。约束冲突；除非进行更改，否则无法对约束进行解算。 | | 警告 | 约束可能冗余或已断开，因此被忽略。此软件尚未标识任何冲突。应当检查此约束，并且如有必要，删除或修复此约束。 | | 信息 | 约束没有已知问题，但当前未对该约束进行解算。对约束解算时数据加载不足，或以某种方式阻止 约束更新时，此图标可能出现。 |
严重性图标和类别指示器
以下图标显示在最左侧的装配导航器列中未解析的约束旁，并显示在信息列中。信息列中的图标提供了描述问题的工具提示。在最左列中，可以右键单击约束，并选择信息以获取其他信息和用于解决问题的提示。 带有指示符的图标 | 含义 | | 与其他约束冲突。 | | 此约束引用的对象无法进行相对移动。这可能是因为存在“固定”或“胶合”约束。 | | 因其他约束间冲突，无法尝试对此约束进行解算。应检查其他约束并解决相应问题以允许对此约束进行解析。 | | 对于配合约束： 由于引用的几何体不再适合，无法对配合约束进行解算。请检查半径或圆锥角是否匹配。 对于另一个约束类型： 由于引用的几何体不再适合于此种类型的约束，无法对配合约束进行解算。 | | 无法对此约束进行解算。它可以引用已删除或受抑制的组件，也可以引用已删除、受抑制或者现在类型错误的几何体。 | | 当前布置忽略所有约束。 注释 | 这是布置的属性。您可以在布置属性对话框中更改值。 |
| | 由于某个几何体未加载而无法求解。请使用加载引用的几何体加载缺失的几何体。 | | 此约束是通过转换配对条件创建的，而未经验证。尚未将此约束解算为装配约束，因为未加载某个几何体。加载引用的几何体以解析此约束。 | | 新建且尚未求解。这可能是因为关闭了动态定位，而且此约束尚未应用。 |
以下图标显示在最左侧的装配导航器列中和警报列中，用来表示因与 WAVE 冲突而未解析的每个约束。 带有指示符的图标 | 含义 | | 此约束无法使用 WAVE 链接几何体进行一致地解算。 NX 自动抑制该约束，以避免约束与 WAVE 之间发生冲突。可以通过编辑来消除冲突，然后取消对约束的抑制。 |
文件夹图标
以下图标显示在约束文件夹旁，并显示在信息列中。信息列中的图标提供了描述问题的工具提示。这些图标是以优先级顺序列出的 图标 | 工具提示文本 | | 在当前布置中忽略所有约束 | | 某些约束包含错误 | | 某些约束包含警告 | | 某些约束已延迟 | | 某些约束包含信息 | | 未发生上述情况，信息列中不显示图标和工具提示。 |
|
