UGNX10.0装配教程－约束装配，本示例将展示在NX10.0软件中如何通过使用以下组件创建和限制装配来装配食物切碎机。

UG10.0装配教程

chopper_blade	chopper_bowl	chopper_bowl_cover	chopper_case_base	chopper_case_top	chopper_gear1

chopper_gear2	chopper_motor	chopper_rotor	chopper_spindle	chopper_support_plate

将每个组件添加到装配时，应考虑它需要什么约束才能在装配中置于正确的位置。不是所有的组件都要被完全约束。例如，齿轮等部分组件需要旋转，而其他组件可能需要朝一个或多个方向滑动。

注释	在示例中，装配是通过添加现有组件和在添加时对每个组件进行约束来创建的。另一个常用工作流程是在装配和即时约束的状况下创建每个组件。

• 为切碎机创建一个装配部件文件。


  • 选择文件选项卡→新建。
  • 在新建对话框，模型选项卡的模板组中，选择装配行。
  • 在新文件名组中，定义以下内容。


    • 名称 = 装配的名称。在示例中，名称 = chopper_assy。
    • 文件夹 = 装配的部件所在的目录。


  • 单击确定。

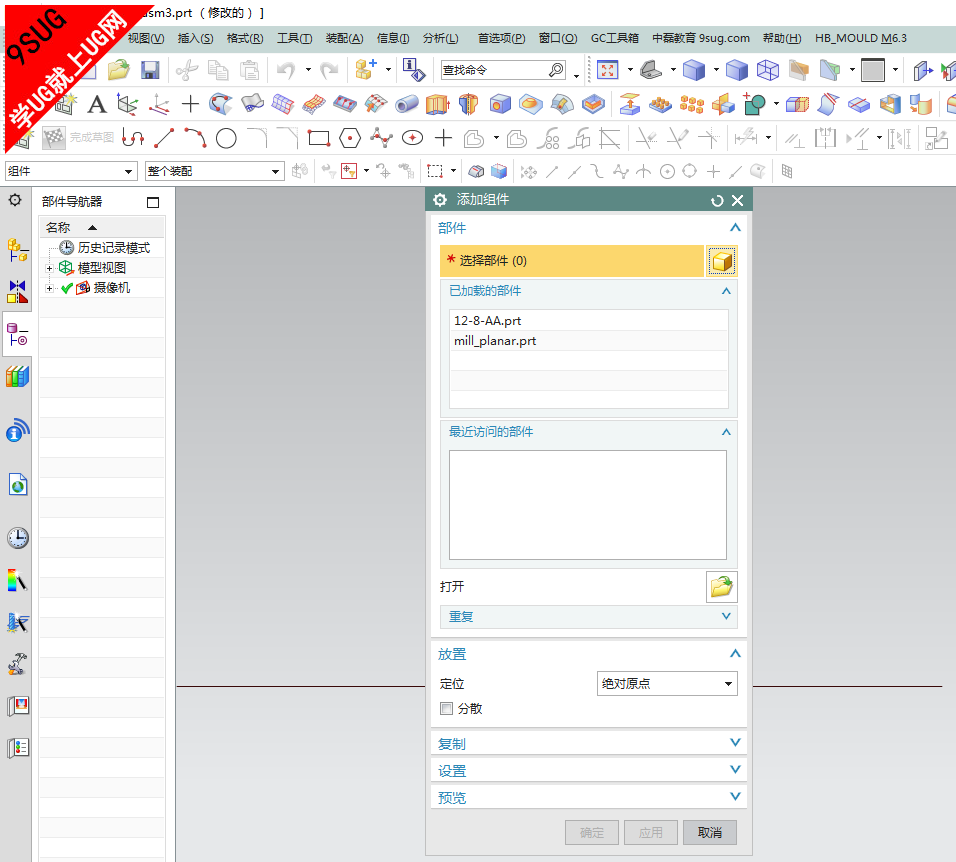

    显示添加组件对话框，装配显示为装配导航器的装配结构中的顶级节点。
    关于更多信息，请参见添加组件。


• 添加第一个组件。


  • 在部件组中，选择或打开第一个组件。

    注释	在设计阶段，您可以以任意可能的顺序装配组件，并在之后创建备选顺序。关于更多信息，请参见重排序装配导航器中的组件。



    如果选中预览复选框 ，组件预览窗口中将显示第一个组件。

    装配导航器中，第一个组件显示为装配节点下的组件节点，而当前顺序显示在装配节点的底部。

    chopper_assy（顺序：时间顺序）

    chopper_case_base

  • 在放置组中，从定位列表中选择绝对原点。
  • 单击确定。


• 按照以下任意一种方式约束第一个组件。


  • 使用固定约束来约束组件。
  • 将组件完全约束到基准 CSYS 等装配级几何体。


  在此示例中，第一个组件被固定约束所约束。


  • 选择装配选项卡→组件位置组→装配约束 。
  • 在装配约束对话框中，从类型列表中选择固定。
  • 在设置组中，确保关联复选框 处于选中状态。
  • 在图形窗口中选择第一个组件。



    图形窗口中显示固定约束。

    可使用约束导航器帮助您分析、组织以及处理装配约束。可指定约束导航器编组模式指定在导航器中组织信息的方式。此示例使用按约束分组模式，该模式在顶级工作部件节点下面列出约束。可展开约束以获取有关约束中所涉及组件的更多信息。

    工作部件

    Fix (CHOPPER_CASE_BASE)

    chopper_case_base

    也可在装配导航器中查看有关约束的信息，尽管装配导航器主要用于帮助您浏览组件和装配结构。在装配导航器中，约束节点在装配节点下显示。您可以展开约束节点来查看固定约束。

    chopper_assy（顺序：时间顺序）

    约束

    固定 (CHOPPER_CASE_BASE)

    chopper_case_base

  • 单击确定。


• 添加并约束第二个组件。


  • 选择装配选项卡→组件→组→添加 。
  • 在添加组件对话框的部件组中，选中或打开一个组件。

  • 在放置组中，从定位列表中选择按约束。
  • 单击应用。
    显示装配约束对话框。

    提示	在预览组中，选中在主窗口中预览组件复选框 ，可预览当前约束如何定位装配中的组件。

  • 根据您的设计意图约束第二个组件。
    在示例中，chopper_case_top 被两个接触约束约束到 chopper_case_base。对于两个约束：


    • 类型 = 接触对齐
    • 方位 = 首选接触


    在基本平面和顶面中各选一个对象后，各自的约束即创建完成。在两个约束创建完成前，您无需单击确定或者应用。

    注释	在图形窗口中，闪电螺栓符号可能会暂时显示在约束旁边，NX 计算该约束类型是接触还是对齐。关于更多信息，请参见装配约束说明。

    	在基本平面中选择几何体	在顶面中选择几何体
    第一个接触约束
    第二个接触约束

  • 单击确定。
    NX 将第二个组件添加到装配中并根据约束定位组件。

    在约束导航器中，新的约束显示在工作部件节点下面。

    工作部件

    Fix (CHOPPER_CASE_BASE)

    chopper_case_base

    Touch (CHOPPER_CASE_BASE, CHOPPER_CASE_TOP)

    Touch (CHOPPER_CASE_BASE, CHOPPER_CASE_TOP)

    在装配导航器中，约束节点下显示新的约束。

    chopper_assy（顺序：时间顺序）

    约束

    固定 (CHOPPER_CASE_BASE)

    接触 (CHOPPER_CASE_BASE, CHOPPER_CASE_TOP)

    接触 (CHOPPER_CASE_BASE, CHOPPER_CASE_TOP)

    chopper_case_base

    chopper_case_top



• 继续添加和约束组件，直至装配完成。


  • 在示例中，chopper_support_plate 组件通过一个接触约束和一个对齐/锁定约束进行约束。
    对于接触约束：


    • 类型 = 接触对齐
    • 方位 = 首选接触



    	在基本平面中选择几何体	在支撑板中选择几何体
    接触约束

    对于对齐/锁定约束：
    • 类型 = 对齐/锁定



    	在基本平面中选择几何体	在支撑板中选择几何体
    对齐/锁定约束




  • 在装配中，使用一个接触约束和一个对齐约束将 chopper_gear1 组件约束到 chopper_support_plate 组件。
    对于接触约束：


    • 类型 = 接触对齐
    • 方位 = 首选接触



    	在 gear1 中选择几何体	在支撑板中选择几何体
    接触约束

    对于对齐约束：
    • 类型 = 接触对齐
    • 方位 = 自动判断中心/轴

      注释	当使用自动判断中心/轴方位时，可以选择您要对齐轴的圆柱面或边。




    	在 gear1 中选择几何体	在支撑板中选择几何体
    对齐约束




    提示	为帮助添加和约束新的组件，您可以根据需要显示或隐藏组件。







下图显示的是完成的食物切碎机。
