UG产品设计之装配扣位设计

UG产品设计之装配扣位设计

扣位起产品之间的固定作用，对于一些小的产品，无法用螺丝来固定，基本上都采用是扣位；再比如一些产品，产品的四角才有螺丝柱，中间没有锁紧力，就有可能产生缝隙，为了防止这种情况出现，就会设计扣位。

1

2、模具上卡扣的设计

2.1、卡扣设计的关键点

1. 数量与位置：设在转角处的扣位应尽量靠近转角；

2. 结构形式与正反扣：要考虑组装、拆卸的方便，考虑模具的制作；

3. 卡扣处应注意防止缩水与熔接痕；

4. 朝壳体内部方向的卡扣，斜销运动空间不小于5mm；

2.2、常见卡扣设计

1、通常上盖设置跑滑块的卡钩，下盖设置跑斜顶的卡钩；因为上盖的筋条比下盖多，而且上盖的壁常比下盖深，为避免斜顶无空间脱出。

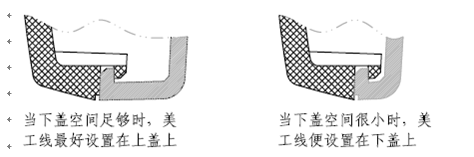

2、上下盖装饰线(美工线)的选择.模具论坛

3、卡钩离角位不可太远，否则角位会翘缝

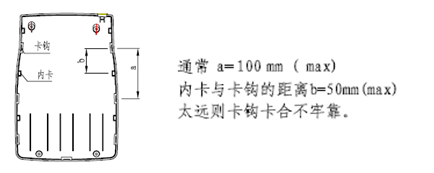

4、卡扣间不可间距太远，否则易开缝

本文由9S UG网发表。
