| 使用此命令可根据曲面上的相连边或曲线，在一个或多个面上创建偏置曲线。 偏置曲线可以是关联的或非关联的，并且位于距现有曲线或边截面的指定距离处。 曲线是在面上创建的，并且对其进行测量要沿着垂直于原始曲线的面截面进行。 曲面上选定要偏置的曲线。 生成的曲面上偏置曲线。 用于创建偏置曲线的曲面上的曲线 使用不同的间隔方法，可以填充曲线之间的间隙。同时也有相对所选面边界进行修剪的选项。 生成的偏置曲线是三次样条或分析曲线，具体取决于输入曲线和它们所偏置的面。 建模距离公差（在“建模首选项”中设置）决定偏置曲线逼近真实理论偏置曲线的精确度，但您也可以指定自己的公差。 使用与创建在面上偏置特征相同的选项来编辑此特征。

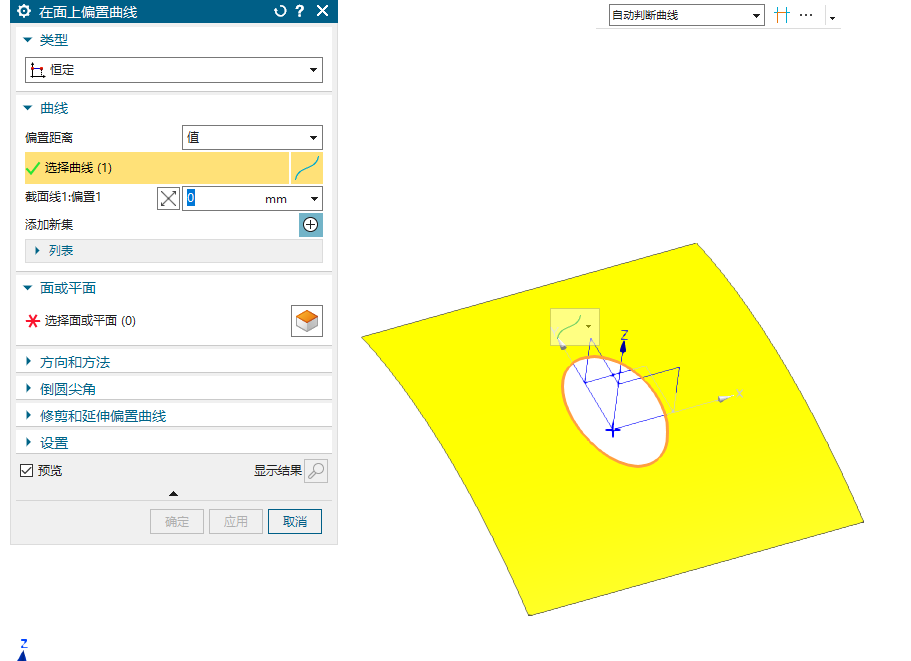

在面上偏置曲线使用方法： 1.曲线选项卡→派生曲线组→面中的偏置曲线 。 2.选择要偏置的曲线。 注释 默认曲线规则为相切曲线。 鼠标中键 结束曲线的选择。
3.“在面上偏置曲线”对话框 将截面 1：偏置 1设置为 45 mm。 鼠标中键 前进到下一步。 4.选择面。 注释默认面规则为相切面。
5.“在面上偏置曲线”对话框 修剪和延伸偏置曲线组 → 选中修剪至面的边复选框。 6.选择其他命令或单击应用以执行操作。 偏置曲线现在可用于其他操作。 对于本例，使用修剪片体来修剪片体。
|
