| CAD填充快捷键命令是H，有两种选中边界的方法，一是自动选择，对于比较简单的填充很好用；二是手选边界，对于复杂的填充有用。但边界都必须连续封闭，否则填充效果不好！ CAD中填充图形的操作步骤： 1、在CAD中打开图纸后，命令行输入CAD填充快捷键命令：HATCH，按回车键确认。

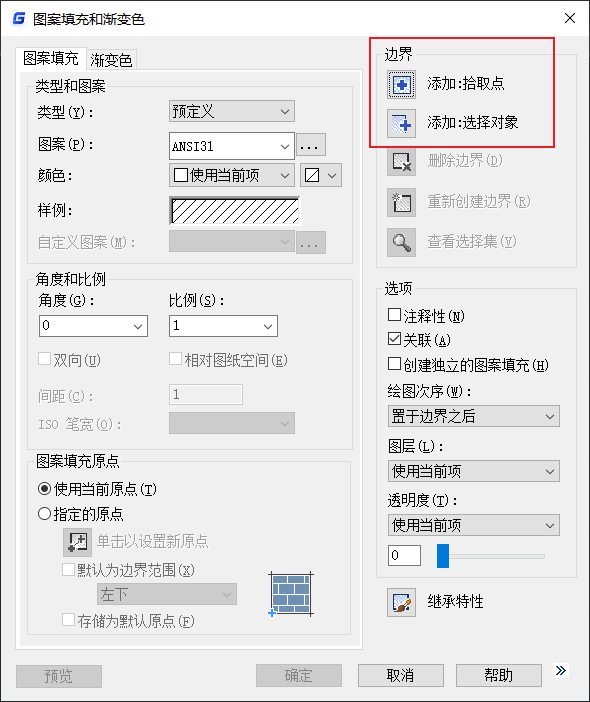

2、执行命令后即可进入【图案填充和渐变色】对话框，在其中设置填充的类型、图案和颜色等，设置完成后选择添加边界方式。
3、CAD软件中边界添加方式有两种，分别为拾取点和选择对象。
（1）拾取内部点
（2）选择对象
4、选取好要填充的图形后，双击回车键或空格键即可完成填充。 |
